碎石沖擊試驗機-抗石子沖擊儀主要用于準確再現由飛濺的砂礫造成的破化現象, 適用于外涂層粘聚性破壞試驗、涂層系統中不同層間粘合性破壞試驗、硬質玻璃材料的脆性厚度、抗剝落的涂膜厚度、塑料及玻璃的抗剝落、抗碰撞、抗磨損測試等相關試驗。用于測試單層和多層油漆涂層或相似涂料對粒子模擬在路上和軌道上行駛車輛及其它交通工具的高撞擊的抗擊性能。符合SAE、ASTM、VDA、GM、Ford、Mazda、JIS、Nissan、及Toyota等的測試要求。石子沖擊試驗機/抗石子沖擊儀滿足：大眾、神龍、通用、日產、馬自達、豐田、本田、福特等汽車廠家試驗。

測試原理：

碎石沖擊試驗機-抗石子沖擊儀是一種高精密度的多重沖擊儀器，它的有點在于所獲得結果具有很好的重復性和可比性，通過壓縮空氣和加速的鋒利粒子沖擊樣板，儀器本身的空氣貯罐可減小外部壓縮空氣瞬時壓力波動的影響，以提供一恒定的沖擊壓力，運用振動方式喂粒子。多功能顯示器可顯示工作壓力、測試時間、振動喂粒子方式和沖擊次數（總數/目前）

適用范圍：

多功能碎石沖擊試驗機/抗石擊儀是滿足不同標準汽車材料及表面涂層的抗砂礫等介質碰撞試驗的新型試驗機。

適用標準：

GMW 1407，JIS M0141,TL211-6,GME 60 268，ASTM D3170，SAE J400，F(xiàn)ORD，Chrysler 463PB-39-01，GMW14668-3.4.9,Chrysler 463PB-52-01，GM 9119P /9508P / 9619P ，Mazda MES MN 601C，Nissan，Volkswagen，Toyota,ISO 20567-1

儀器特征：

1.測試噴槍可自由快速更換符合VDA、SAE、JIS等標準要求

2.觸摸屏設置，使測試過程更為方便簡潔

3.測試試樣可滿足多角度放置的要求，不規則的試樣采用3D試驗箱

4.采用連續或間歇運行的方式，可在短時間內完成多次測試

5.進料速率通過電磁振動進料器進行調節

6.大容積儲存壓縮空氣罐可確保壓力和流速的恒定，同時可通過調節閥控制壓力的大小.

7、使用容易

碎石沖擊試驗機的結構結實，足以使之承受每日上百個試件碰撞試驗的強度。安裝在碰撞室外的平板式時間夾持器，便于試件的裝卸，并能承受高強度試驗的要求。還有便于操作的外置式進料器和砂礫回收箱。數字式測試計數器可準確地跟蹤記錄儀進行的試驗次數。噴嘴式壓力傳感器則可反映射槍組件北部的氣壓變化。使用內置式的水準儀和可調式基腳可以很容易地調整水平度。

石子沖擊試驗機特點：

新型碎石沖擊機是由標準件組裝構成的，并且配有易于裝卸的配件，實現在一臺機器上進行所有主要標準的汽車材質砂礫碰撞測試。國內*一家采用萬能調節裝置，0—180沖擊角度任意可以調節。 （其他廠家所謂的多功能是配多款不同角度碰撞箱，弊端1是客戶使用時要不停的更換不同角度的碰撞箱，更換起來很麻煩，而且各個不同角度碰撞箱占地面積大。弊端2是配的碰撞箱的不全，沒辦法滿足客戶后續添加需要的角度沖擊。）

試驗臺沖擊窗口：300*300 mm。（比其他廠家的大，我司的可根據產品不同式樣和不同大小可根據活動的支撐架來調節和固定）。

碰撞箱采用整體結構，設備整個擊打機構處于碰撞箱的內部，包括試驗樣品。安全合理的設計，排除不同規格的樣品（特別是圓弧形樣品）由于密封不嚴，導致試驗沖擊介質濺飛出。

采用大容積儲氣罐，容積達到170 L。（比國內任何廠家的大30%，沖擊氣壓更穩定）。

沖擊試驗機主要的標準組件有：射槍組件、碰撞室和試件夾持器。

沖擊試驗機能快速進行試件的裝卸并配有外置式的砂礫收集箱，方便實用。

顯示方式：操作儀表為觸摸屏，操作方便一目了然。（其他家是數顯式或指針式）

工作壓力范圍：0 ~ 5.0 kgf/cm2/等級1.6（可根據客戶實際氣源壓力情況進行調節，zui高可到8.0kgf/cm2）

噴槍：標配SAE和VDA各一把（更換極其方便）。

進料方式：自動進料（進料速度可調）

安全裝置：碰撞室門在打開狀態下，或者碰撞室未安裝時，安全斷電開關將會自動關閉測試（其他家沒有此安全措施及功能）。設備有漏電保護功能、氣壓超壓、泄壓保護功能等。

設備尺寸約：1800 L*950 W*1500H mm

技術指標:

EMC 抗擾性： EN 50082-2（1995）

EMC 放射性： 符合EN 55011（1997）一級的要求

空氣：

氣體消耗量： zui多需要80psi，流量為100立方英尺/分的氣體5-10秒（VDA標準要求的比較少）

壓縮空氣： 壓力80psi，流量為100立方英尺/分

壓縮空氣管道的內徑：SAE測試： 3/4英寸（19mm）或更大

VDA測試： 1/2英寸或更大

空氣槽容積： 30加侖

運行溫度： -30℃---40℃

zui大相對濕度： 溫度達到31℃時濕度80%，當溫度達到40℃時濕度線形的減少到50%

污染控制： 達到環境保護的2級

聲壓等級： 約為130dBA

海拔高度： 2000m

連續運行： 適用于連續運行

射槍筒內徑：

SAE J400：2.07英寸(52.6mm)

VDA： 11.42英寸(290mm)

平面檢測樣品尺寸：

4X6英寸(101.6 X152.4mm)

4X8英寸(101.6 X203.2mm)

4X12英寸(101.6 X304.8mm)

厚度zui高到7/16英寸(11.11mm)

也可以接受樣品的zui大寬度為4.125英寸(104.8mm)

可選附件：

為了滿足客戶多樣的實驗要求，特配置多種附件：

1. 氣動夾具(僅適用90度沖擊)

2. 沖擊角度適配器：30o 45o 60o 90o

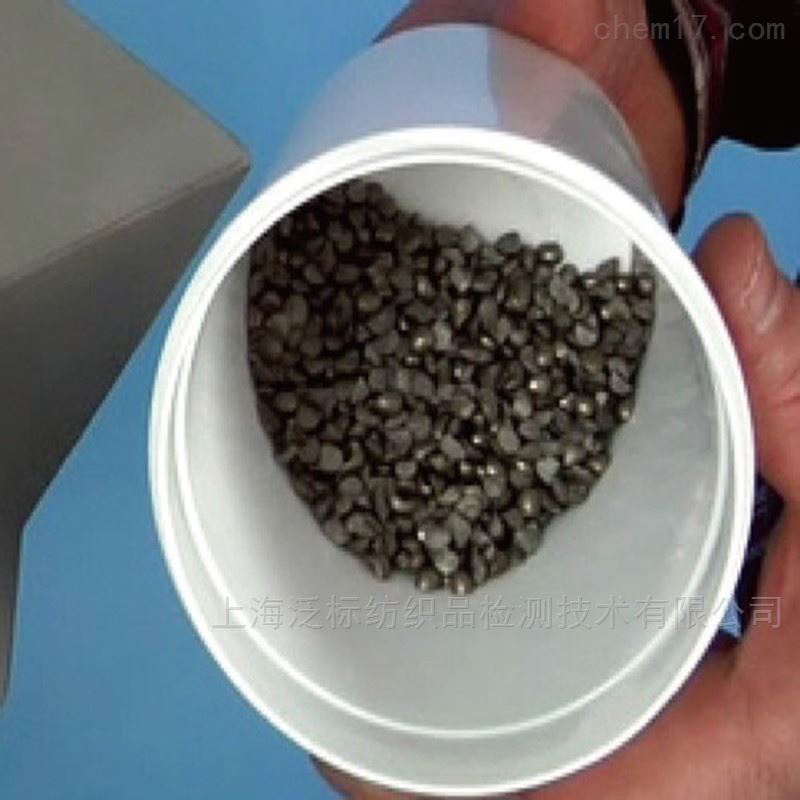

3. 沖擊粒子：4~5mm鋒利GH diamante 鋼砂、剛丸
